Однофазный регулятор напряжения "ОРН-3"

Однофазный регулятор напряжения "ОРН-3" предназначен для регулирования сетевого напряжения 220 В, 50 Гц.

  • Регулятор обеспечивает установку выходного напряжения в диапазоне от 0 до величины действующего напряжения сети. Регулировка производится потенциометром на лицевой панели. Управление напряжением - с помощью симистора с изолированным корпусом методом фазового управления.
  • Мощность подключаемой нагрузки - не более 3 кВт.
  • Регулятор предназначен для работы на активную нагрузку.
  • Питание регулятора осуществляется от сети переменного тока 220 В, 50 Гц. Регулятор предназначен для работы при сетевом напряжении не более 260 В.
  • Регулятор и нагрузка должны подключаться к одной и той же фазе сетевого напряжения.
  • Средняя мощность, потребляемая регулятором, без учета мощности, потребляемой нагрузкой, - не более 0,5 Вт.
  • Регулятор предназначен для монтажа на DIN-рейке.
  • Габаритные размеры регулятора - не более 115х135х95 мм, масса - не более 1,5 кг.
ОРН-3
Скачать техническое описание и инструкцию по эксплуатации

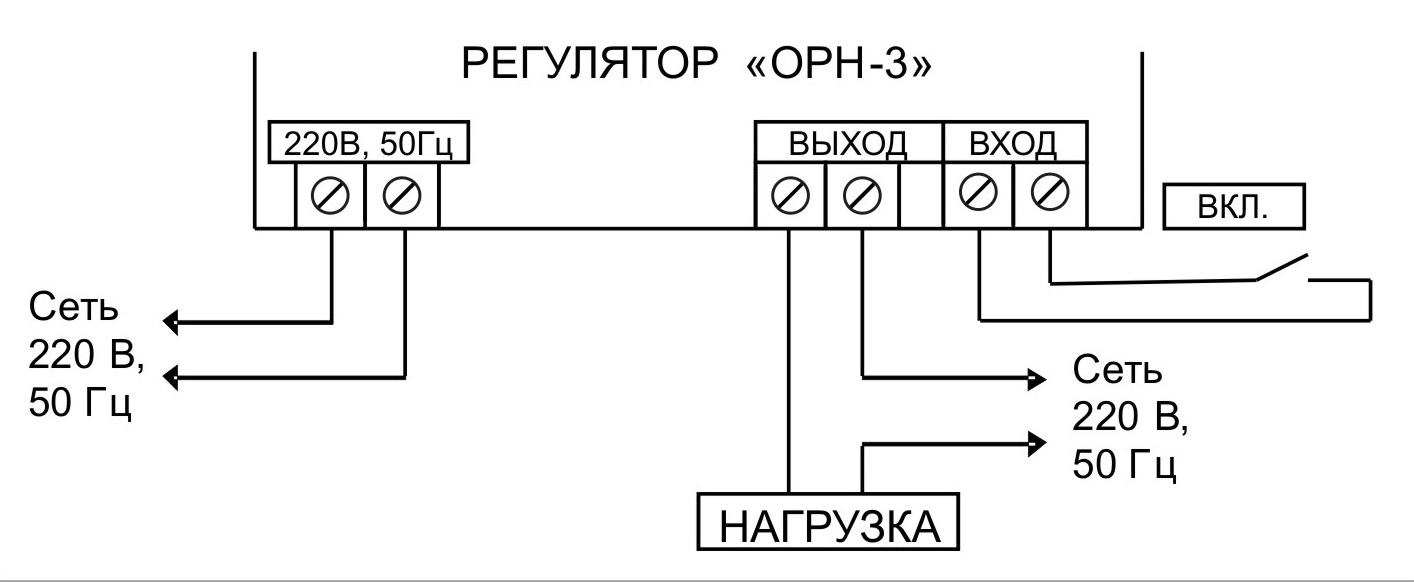

СХЕМА ПОДКЛЮЧЕНИЯ:
